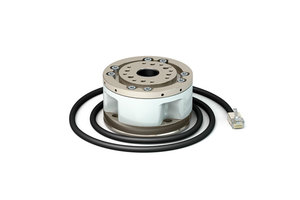

고강성·고감도의 엡손 포스 센서 시스템

엡손 포스 센서는 엡손이 자랑하는 수정 압전 방식을 사용하여, 강성을 높이면 감도가 낮아지는 기존 포스 센서의 결점을 극복했습니다.

- 포스 센서는 로봇에 적절한 포스 센싱 기능을 부여해, 정밀한 작업이나 워크가 파손되기 쉬운 섬세한 작업 등 숙련자의 감각에 의존했던 생산 공정의 자동화를 가능하게 합니다.

- XYZ방향의 정격 하중 250[N], 모멘트(회전) 방향 18[Nm]. 큰 힘에도 변형량이 적고, 비틀림에 강합니다.

- 낮은 노이즈 레벨 0.035[N], 고분해능 0.1[N] (XYZ 방향 성분)을 실현하여 우수한 분해능과 뛰어난 응답성으로 미세한 힘도 검출할 수 있습니다.

- 작업자가 손으로 밀고 당기거나 두드려서 직접 티칭하는 '다이렉트 티칭' 및 '터치 조그'기능을 지원해, 간편하게 티칭 작업이 가능합니다.

구매 상담
지원 이미지 카탈로그 보기

고강성·고감도 포스 센서와 로봇의 연계를 고려한 개발 환경에서 지금까지 하기 어려웠던 포스 제어를 필요로 하는 정밀한 작업을 가능하게 합니다.

- 고난이도 작업의 자동화 실현: 정밀 나사 체결, 커넥터 삽입, 미세 공차 조립, 연마 작업, 이형 부품 삽입 등

- 원스탑 서비스: 엡손이 직접 개발한 포스 센서로, 로봇과 함께 도입 검토부터 티칭, 기동, 보수 점검, 수리까지 모든 과정을 원스탑으로 지원해 드립니다.

- 높은 통합성과 편의성: 로봇 프로그래밍과 포스 센서 프로그래밍을 동일한 RC+소프트웨어로 작업이 가능합니다. Force Guide 아이콘만 선택하면, 포스 센서 시퀀스를 손쉽게 작성할 수 있고, 포스 파형의 시각화로 디버깅 작업을 손쉽게 처리할 수 있습니다.

- 다이렉트 티칭 기능 지원: 작업자가 손으로 이펙터를 밀거나 당겨서 티칭 할 수 있습니다. (*티칭 펜던트[ TP2/TP3] 필요)

- 터치 조그 기능 지원: 다이렉트 티칭 작업 중에 가볍게 이펙터를 두드려서 위치를 세밀하고 점진적으로 조정할 수 있습니다. (*TP2 티칭 펜던트 & C4, C8, N2, N6 로봇 지원)

- 포스 센서 적용 가능 로봇:

 1) 스카라: GX, G, RS 시리즈

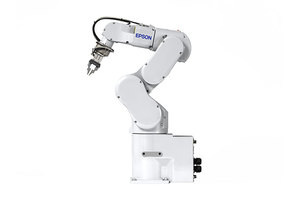

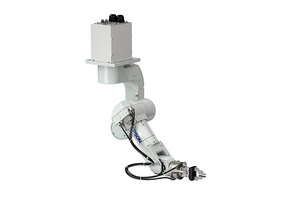

 2) 6축 로봇: C4, C8, N2, N6 시리즈

주석:

노트: *1 : 케이블부(사용자 배선 부분)에서의 이물질은 고려하지 않았습니다.
*2: 중공 케이블에 대응 가능합니다.
*3: 포스 센서 본체와 부착용 플랜지를 합한 중량 (케이블은 제외)

ForceSensor:

측정 정밀도: ±5% Road Out(R.O.) 이하측정 자유도: 6축 : 힘 성분 Fx, Fy, Fz 3방향, 모멘트 성분 Tx, Ty ,Tz 3방향허용 정하중: Fx, FY, Fx : 1,000N / Tx, Ty, Tz : 36N∙m부속품: 통신용 보드 FS2, 통신용 케이블, 로봇 부착용 플랜지노트: *1 : 케이블부(사용자 배선 부분)에서의 이물질은 고려하지 않았습니다.
*2: 중공 케이블에 대응 가능합니다.
*3 : 포스 센서 본체와 부착용 플랜지를 합한 중량 (케이블은 제외)적용 로봇: <6축 로봇>
C4시리즈 - 포스센서 S250N
C8 시리즈 [표준, 클린룸 사양*1] - 포스센서 S250L
C8 시리즈 [프로텍션 사양] - 포스센서 S250P
N2 시리즈 - 포스센서 S250H
N6 시리즈 - 포스센서 SH250LH*2
<스카라 로봇>
GX4, G3, RS3, RS4 시리즈 - 포스센서 S2503
GX8, G6 시리즈 - 포스센서 S2506
G10, G20 시리즈 - 포스센서 S25010측정 분해능: Fx, FY, Fx : ±0.1N / Tx, Ty, Tz : ±0.003N∙m보호 등급: IP67(S250P), IP20(S250N, S250L, S2503, S2506, S2510, SH205LH)동작환경: 온도: -10 ~ 40℃
습도: 10 ~ 80%Rh 결로가 없을 것중량: 460 ~ 680g *3정격 하중: Fx, FY, Fx : 250N / Tx, Ty, Tz : 18N∙m대응 로봇 컨트롤러: RC700-D, RC700-A
